蔡司软件 | ZEISS CALYPSO神奇功能测量手机相机结构件
发布时间：2025-06-19
ZEISS CALYPSO神奇功能测量手机相机结构件。
在当今智能手机快速更新迭代的背景下，手机相机的成像质量成为了用户关注的焦点
影响照片清晰度的因素很多，相机结构件VCM是其中之一，全称Voice Coil Montor（音圈马达）。
音圈马达（VCM）的工作原理基于电磁学原理。它通过线圈在磁场中通电产生安培力，驱动镜头沿着光轴方向移动，从而实现快速而精确的对焦。当您按下快门时，电流迅速通过线圈，产生的磁场与永磁体相互作用，推动镜头迅速到达合适的位置，以确保焦点准确无误。
结构设计：

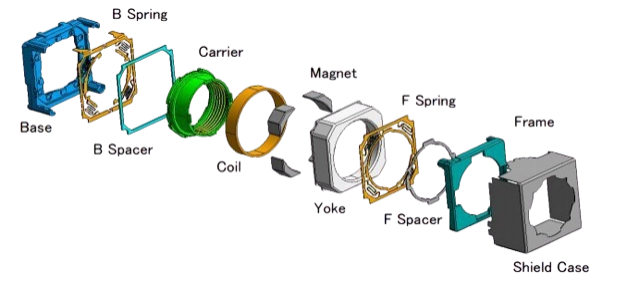

不同厂商的 VCM 结构可能略有差异，例如外壳、支架、垫片、弹片、磁石、线圈、载体等部件的形状、尺寸和材料可能会有所不同。
工作原理：
虽然 VCM 的基本工作原理都是通过改变线圈电流来控制镜头移动，但不同厂商可能会采用不同的控制算法和驱动方式，以实现更好的对焦性能和精度。
性能参数：
VCM 的性能参数如对焦速度、精度、稳定性等可能会因厂商而异。一些高端手机厂商可能会对 VCM 的性能要求更高，以提供更好的拍照体验。
base（底座）：
主要用于固定音圈马达中的其他部件，为整个音圈马达提供稳定的基础支撑结构，确保各部件在工作过程中保持相对位置的准确和稳定。
carrier（载体）：
其主要作用是承载镜头，通过音圈马达内的电磁力驱动载体移动，从而带动镜头进行位置调整，实现自动对焦等功能。

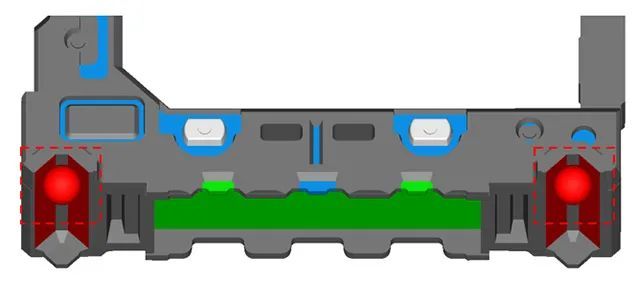

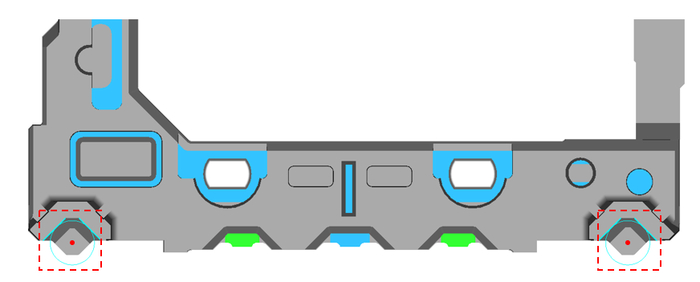

Base和Carrier精度，决定了光轴移动精度，测量中如何获取P2P4的位置是关键！

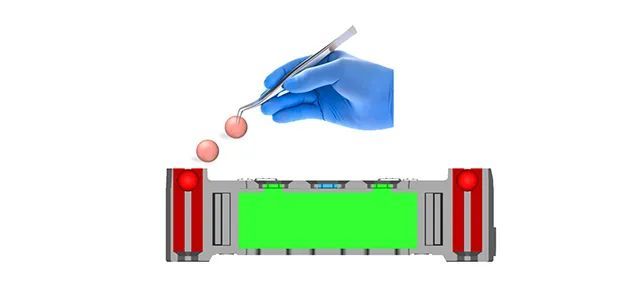

传统OMM测量方式：需要使用定制小标准球放入V型槽里来获取中心，效率低、精度差。
01、ZEISS Calypso常规功能：正切
在V型槽里取一段直线

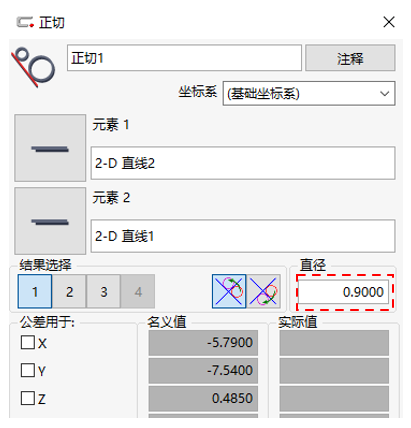

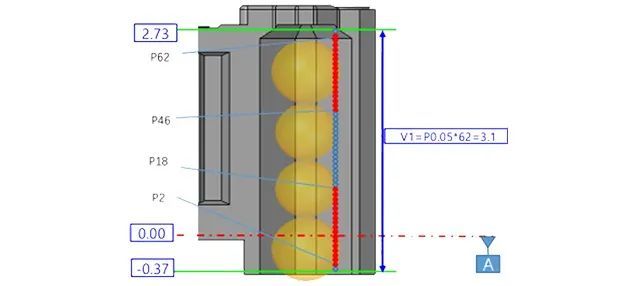

通过正切功能虚拟一个球，球直径根据图纸要求输入

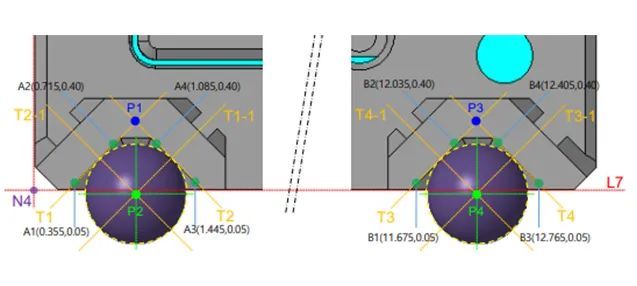

虚拟球与V型槽相切，计算出中心P2P4位置
02、ZEISS Calypso神奇功能：自定心

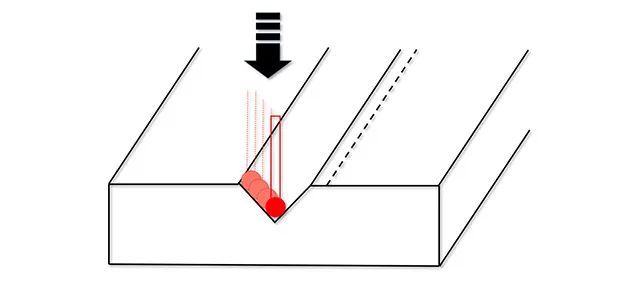

探针沿着V型槽“慢慢移动”

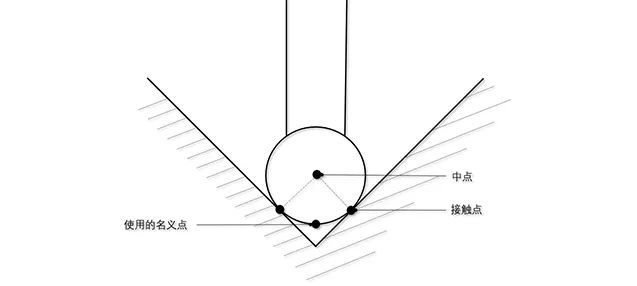

探针“慢慢移动”到V型槽底部，两边同时接触直至两侧受力平衡，软件获取球心坐标。
按照图纸要求选择合适探针，采用自定心功能，直接测得中点P2P4位置

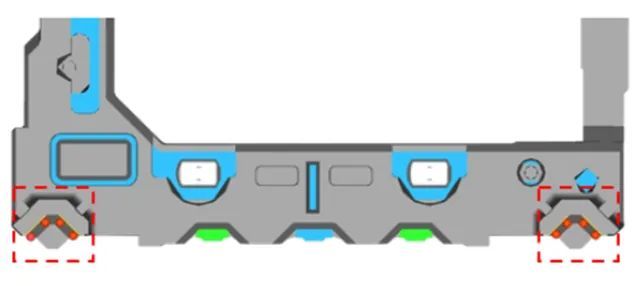

Base和Carrier V型槽还需要测量垂直度和直线度
ZEISS CMM都能够高效进行测量，极佳的重复性和再现性，能够很好的满足使用要求。
