注意:此文中的信息仅适用于 Mastercam Mill,Lathe,Wire and Router 产品模块,不适用于 Mill-Turn 产品模块。Mill-Turn 的机床定义和后处理是另外的形式和规范,不在此文讨论之列。
就像 Mastercam 零件文件一样,机床定义文件会被识别为英制或公制文件,具体取决于创建这个机床定义时,软件环境是哪个单位。这意味着,如果你使用英制单位工作,并且使用「机床定义管理器」打开一个公制的机床定义,将收到单位正在更改的通知:
但是,受到影响的只是「机床定义管理器」。当你关闭「机床定义管理器」,Mastercam 将切换回你在加工零件时使用的单位。即使你选择了所有设置(All settings)选项,你零件的几何图形也不会改变单位。
为了方便我们的用户,Mastercam 中一整套英制和公制机床的定义。这允许你在常用的单位中创建机床定义,但重要的是你要了解到,可以使用英制机床定义切削公制零件,反之亦然。
注意以下几点:
• 如果你通常使用公制单位,或者你的机床的默认尺寸是公制,你通常使用公制机床定义文件,这样你在编辑机床定义时不会弹出提示;这不影响你的零件的加工方式。每个机床定义都包括英制和公制单位,Mastercam 会自动使用这些参数值来加工任一单位的零件。
• 你不必为自己的机床定义创建单独的英制和公制版本。你可以在公制的 . config 文件中选择英制单位机床定义作为默认机床,反之亦然。一般来说,如果你的车间只有一台机床,你只需要为它创建一个机床定义。
• 如果要以英制或公制单位创建机床定义,请在打开机床定义管理器之前在 Mastercam 中选择正确的. config文件。
重要:无论你加载的机床定义是公制还是英制的,都不会影响你创建的零件图形。这取决于加载了哪个.config 文件,而不是加载了哪个机床模型。
英制和公制控制定义——控制定义文件(.mcam-control 文件)和后处理文件(.pst 文件)不会与单位绑定。公制和英制的机床定义可以使用同样的 .mcam-control 文件和后处理文件。
怎样将一个英制的机床定义转换为公制机床定义?
在你进行机床定义的转换之前,首先确保自己处于 Mastercam 的设计环境中——换句话来说,确认 Mastercam 没有加载任何的机床定义和机床群组。如果你已经打开了零件文档或已经加载了机床群组,点击「新建」按钮,创建一个新的文档。
同时确认 Mastercam 正在英制环境中运行,检查软件界面右下角的单位状态。
1. 在「机床」功能区中选择「机床定义」。

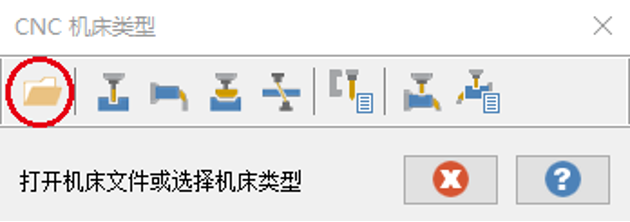

2. 点击文件夹按钮。
1. 选择你想要转换成公制单位的那个机床定义。
2. 一旦「机床定义管理器」打开并加载了选中的机床定义,立即点击「确认」按钮(绿色打钩)。
3. 在主页菜单中选择「文件」>「设置」。
4. 选择你的公制.config文件并关闭「系统设置」对话框。
1. 当弹出「是否将当前零件转化为公制?」时,点击「是」。
2. 在「机床」功能栏中选择「机床定义」,再次打开「机床定义管理器」。
3. 在「说明」中添加「MM」。这个步骤不是必须的,但我们推荐这样做,标识这个机床定义是公制的。
4. 点击「另存为」将这个机床保存为另一个名字。
5. 在文件名中也加上「MM」。这也不是必须得,但在文件名中加入MM可以清楚得表示这是一个公制机床定义文件。
