Mastercam 车削|自定义螺纹

发布时间:2023-05-09
在 Mastercam 中使用常见的车削刀具即可轻松完成对异形螺纹特征的刀路轨迹创建,并不需要编程人员具有宏程序的应用基础,同时该策略在常见的两轴数控车床上就可以实现,使得该加工策略具有极高的泛用性。“自定义螺纹”策略的应用,可以有效简化异形螺纹的编程流程,优化产品加工经济性。

在加工包含异形螺纹的产品时,通常会应用“宏程序”或“定制刀具”来完成异形螺纹部分的加工,但是应用宏程序的辅助时间会较长,并且需要编程人员具有一定宏程序的应用基础,而定制刀具的泛用性较差,当螺纹牙型变更时就需要重新定制新的刀具。上述的两种加工方法,在小批量生产时的工艺稳定性较差、加工成本较高。

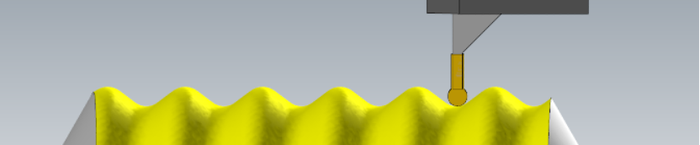

应用定制刀具加工异形螺纹

在 Mastercam 中使用常见的车削刀具即可轻松完成对异形螺纹特征的刀路轨迹创建,并不需要编程人员具有宏程序的应用基础,同时该策略在常见的两轴数控车床上就可以实现,使得该加工策略具有极高的泛用性。“自定义螺纹”策略的应用,可以有效简化异形螺纹的编程流程,优化产品加工经济性。


Mastercam 自定义螺纹策略

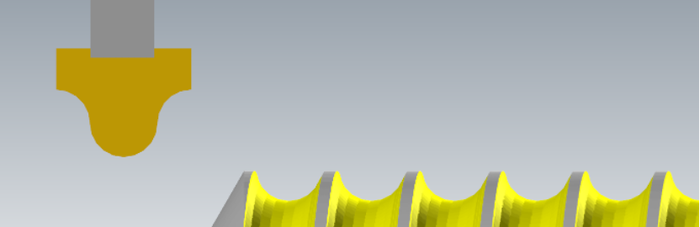

应用圆形切槽刀片加工异形螺纹特征

下面我们来应用 Mastercam 2023 自定义螺纹策略对案例中的异形螺纹特征进行刀路轨迹创建:


Step 1 :

点击“自定义螺纹”按钮进入策略操作;


Step 2 :

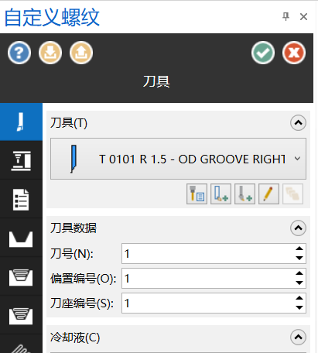

完善“刀具”页面参数;


Step 3:

完善“操作”页面参数;


Step 4:

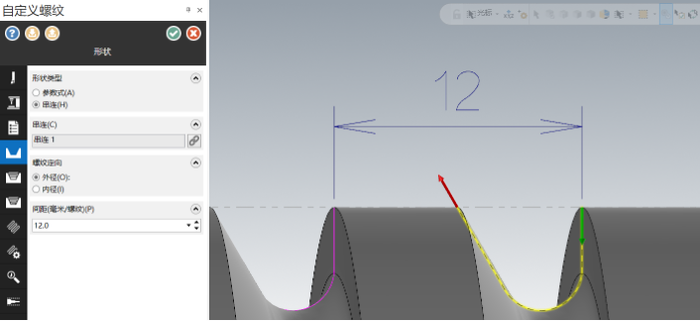

完善“形状”页面参数,此处以“串联”形状类型演示;


牙型截面线绘制方法如下


Step 5:

完善“粗切移动控制”页面参数;


Step 6:

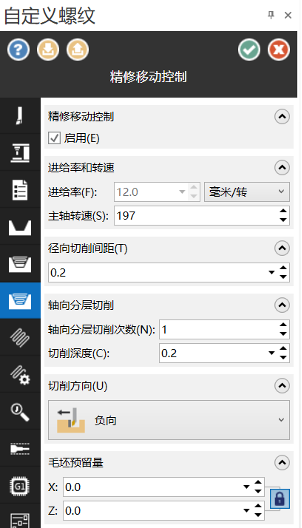

完善“精修移动控制”页面参数;


Step 7:

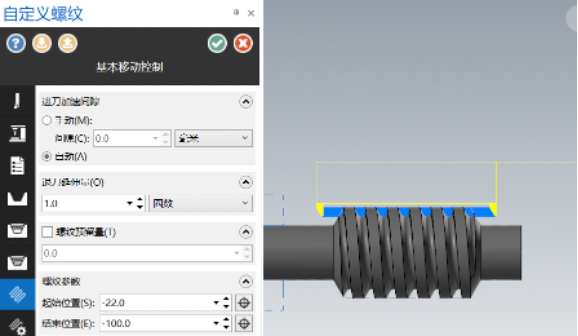

完善“基本移动控制”页面参数后生成刀具路径;


Step 8:

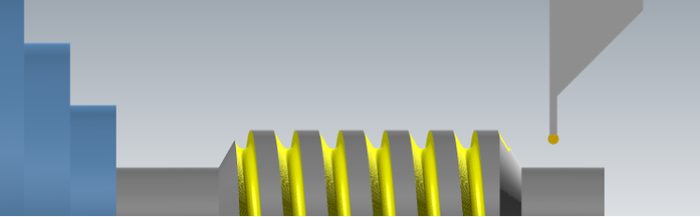

验证刀路轨迹。
