注意:此文中的信息仅适用于 Mastercam Mill,Lathe,Wire and Router 产品模块,不适用于 Mill-Turn 产品模块。Mill-Turn 的机床定义和后处理是另外的形式和规范,不在此文讨论之列。
后处理文本由以下内容构成:
• 杂项整数/实数
• 钻孔循环
• 自定义钻孔参数
• 固有循环描述
• 插入指令
• 路径参数
• 车削零件传递参数
• 转换操作

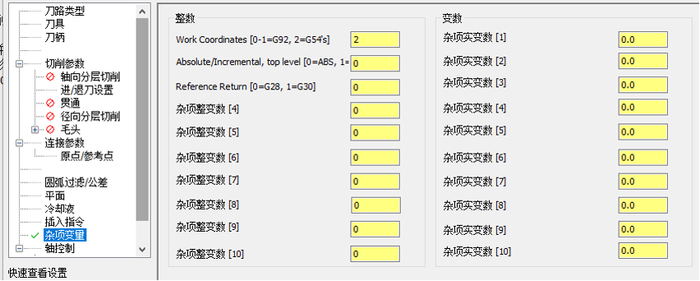

Misc. Int/Real sheet 杂项整数/实数
软件界面位置:

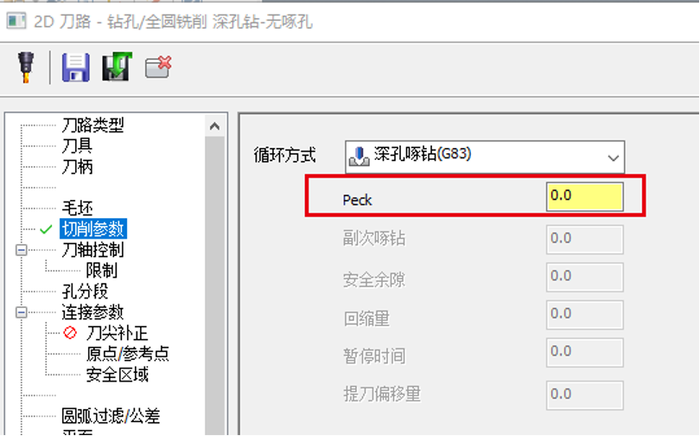

Drill Cycles sheet 钻孔循环
这些被用在钻孔操作的切削参数界面
• 第一行中黄色高亮的区域(循环名称)会放置在下拉菜单中
• 其他输入的内容会成为字段名称

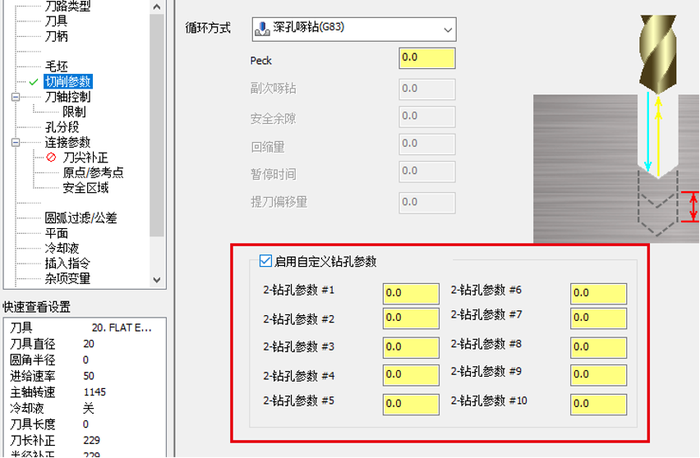

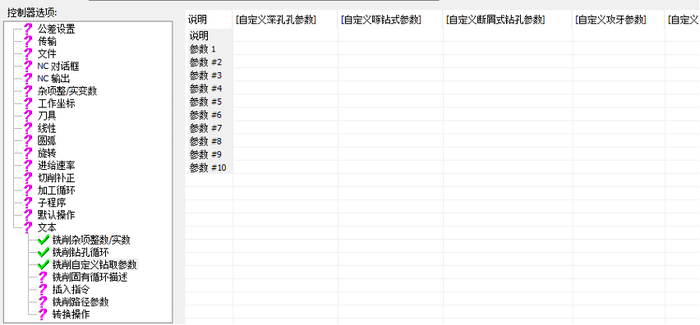

Custom Drill Parameters sheet 自定义钻孔参数
这些里的内容会被用在这个界面,请注意只有勾选了「应用自定义钻孔参数」之后,才会显示。

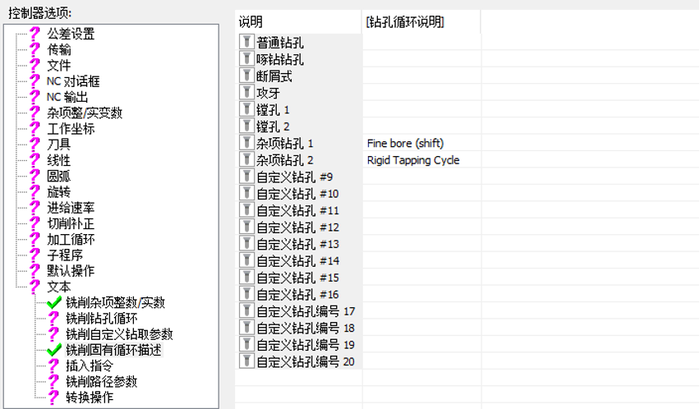

Canned Cycle Descriptions sheet 固有循环描述
当选中钻孔循环时,这里的信息会成为对话框的标题。
选择钻孔循环的自定义图片
从 Mastercam 2018 开始,可以在钻孔循环使用自定义图片

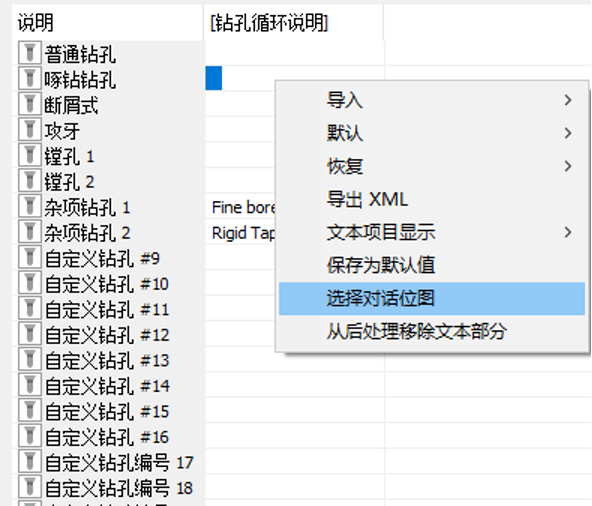

「说明」单元格中点击右键,选择「选择对话位图」
你可以为每个钻孔循环选择不同的图片。当然,你不必为所有钻孔循环选择图片,而只为用到钻孔循环循环选择图片。
注意以下事项:
• 选择的图片必须是.bmp图片,不支持其他格式
• 图片的大小只能是350X300像素
• 图片可以被放在你电脑上的任何文件夹,但默认的文件夹是\shared Mastercam 2023\common。这意味着,如果在后处理文本输入中找不到图片的路径,Mastercam 会默认图片在这个文件夹里。
• 如果图片在其他文件夹中,文件夹的路径信息会被记录在后处理文本中。
图片的路径/文件名会被储存在标签中:
<drill_cycle_descriptions>
<chip_break>
<text>Chip break</text>
<resource>C:\Users\xxx\Documents\Drill-Image.bmp</resource>
</chip_break>
</drill_cycle_descriptions>
如果没有为循环选择自定义循环,不会有<resource>标签。
注意:自定义位图的功能不支持 Mill-Turn 产品。
为钻孔循环选择自定义图片的操作步骤

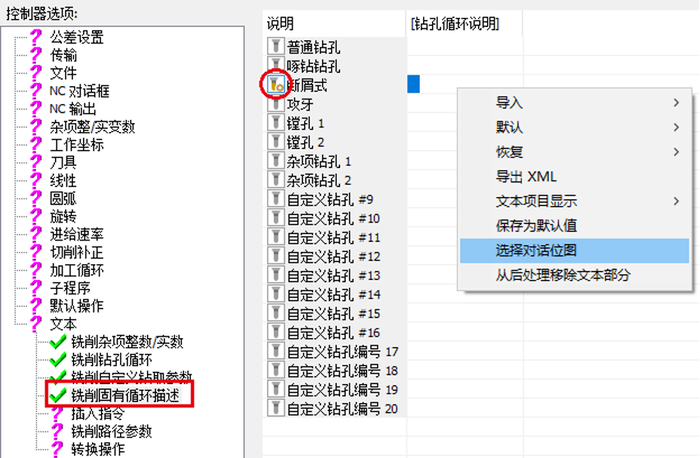

1. 进入「铣削固有循环描述」页面。
2. 在想要修改图片循环的「钻孔循环说明」单元格中右键。
3. 选择「选择对话位图」
4. 进入位图所在的文件夹选择图片
在循环名称旁边的标志会发生改变。
怎样移除钻孔循环的自定义图片?
1. 在钻孔循环的单元格中右键点击相应的「钻孔循环说明」。
2. 选择「选择对话位图」
3. 在文件名中输入「none」
这时,Mastercam会取消自定义图片并在后处理文本中移除<resource>标签。
Canned Text Sheet 插入指令
这里会应用 Canned Text 刀路设定。
、
注意只有黄色的部分会被写在后处理文本中。红色的部分是使用「X版-冷却液设置」(X-Sytle 冷却液),这个信息是被嵌入在机床定义中的。

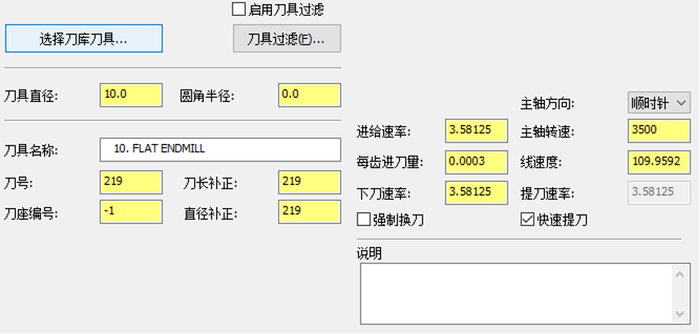

Path Parameters sheet 路径参数
、
这个页面中的设置会被用于自定义刀具页面中的选项。
车床刀路的选项会有一些不同。

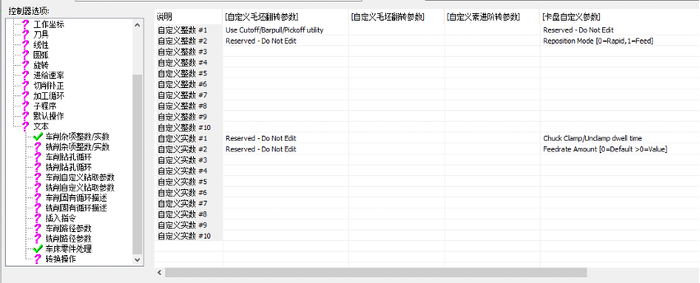

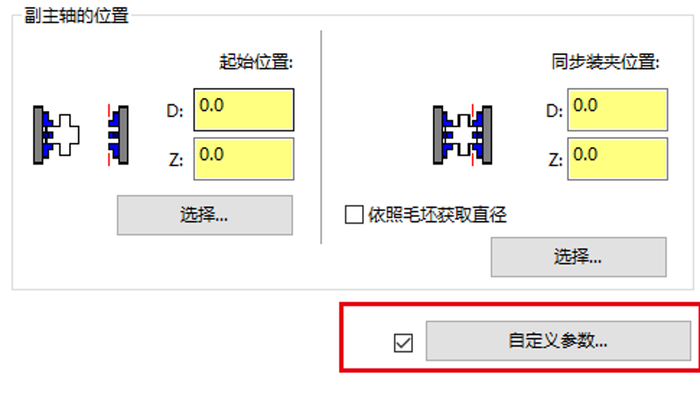

Lathe Part Handling sheet
车削零件传递参数
这里可以自定义每个车削零件传递操作的参数。

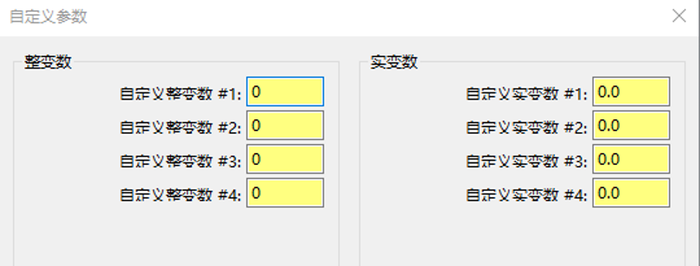

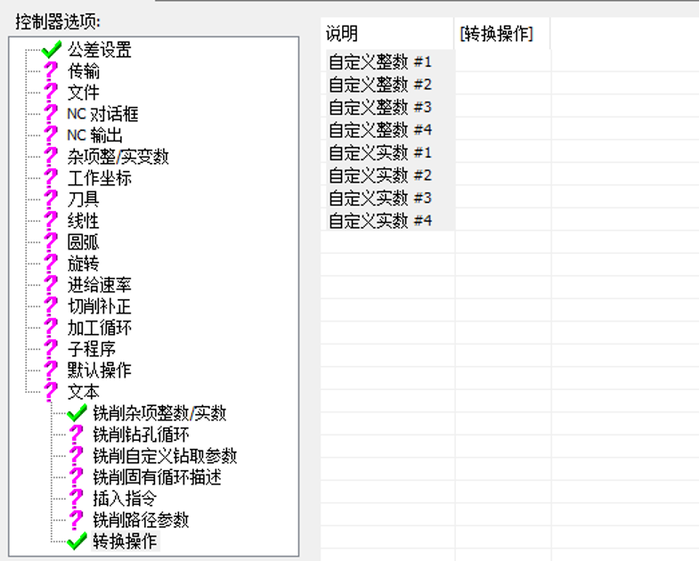

Transform Operation sheet 转换操作
这里可以自定义转换操作的参数。
