在车削加工编程中,随着产品加工难度越来越高,延伸或缩短加工轮廓线的需求也逐渐增加。当您在刀路轨迹编制时,如在加工轮廓的始末遇到欠切或过切问题,大多数只需要使用“调整外形线”功能即可轻松完成对刀具路径的优化,无需人工修改图素。“调整外形线”功能的应用,可以有效简化编程流程,提高编程效率。

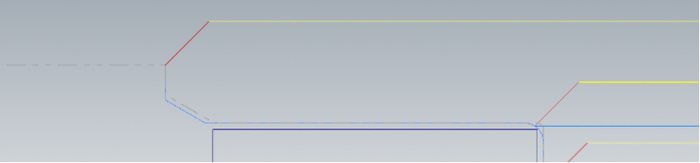

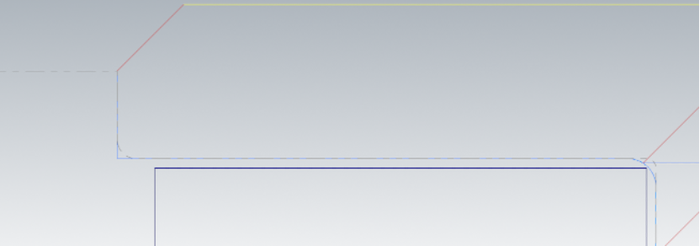

观察图示案例中的粗车操作,可以发现在加工轮廓的末尾存在欠切问题。当我们遇到类似的问题时,该如何高效创建安全的刀具路径呢?
接下来为大家演示该功能的应用技巧:
Step 1 :
在此使用 Mastercam 2023 版本“粗车”策略演示,在“粗车参数”页面开启“切入/切出”功能;
Step 2 :

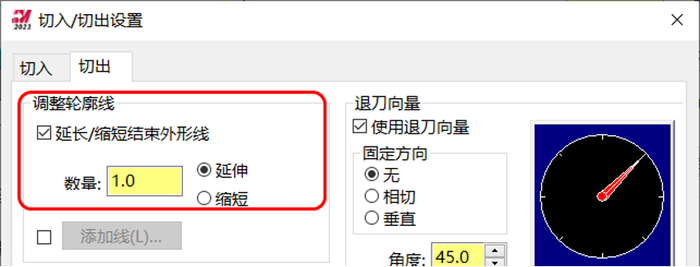

在切出设置中“延伸结束外形线”;
Step 3:

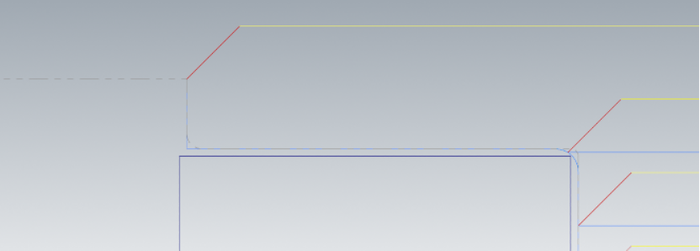

使用“延伸结束外形线”功能优化后的刀具路径;
Step 4:
如对延伸有角度要求,可使用“添加线”功能。
