在你使用后处理来生成 NC 代码之前，需要将后处理与机床定义进行关联。你需要做两件事：

•  为机床定义创建一个控制定义（详见本文中的主题: A. 怎样为一个后处理创建一个新的控制定义？）

•  将这个控制定义与机床定义关联在一起（详见本文中的主题 B. 怎样将新的控制定义关联到机床定义上？）

设置完成之后，你可以在「机床定义管理」中选择这个后处理：

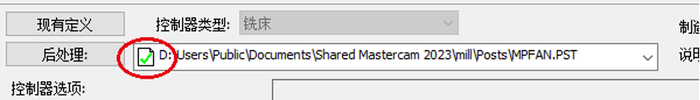

正确设置后处理后，可以在「控制定义」中看到一个绿色打钩标志：

通常来说需要设置后处理的两个场景是：

•   为一个新的后处理创建一个「机床定义-后处理」组合。

•   为现有的「机床定义-控制定义」组合替换一个后处理。（详见本文中的主题 C. 怎样在现有机床定义中替换后处理？）

这两个过程类似，但有一些小区别，会在后文中单独说明。

在你为新的后处理创建控制定义之后，可能需要完成以下操作：

•   复制或导入控制定义设置（详见本文中的主题 D. 怎样复制或导入控制定义设置？）

•   复制或导入后处理文本（详见本文中的主题 E. 怎样复制或导入后处理文本？）

•   删除一个不想要的控制定义（详见本文中的主题F. 怎样删除一个不想要的控制定义？）

重要：如果你的后处理是被加密的（有一个.pst文件和一个.psb文件）,被关联到控制定义上的是其中的.pst文件。

A. 怎样为一个后处理创建一个新的控制定义？

1. 保存后处理文件——.pst文件（及.psb文件，如果后处理被加密）至想要保存的文件夹位置。

2.  在「机床」功能栏中打开「控制定义管理器」。

3.  打开想要修改的.mcam-control文件或点击「新建」创建一个新文件。

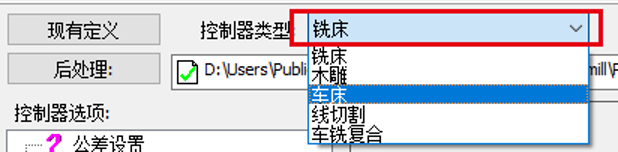

1.  选择「控制器类型」。

1.  点击「后处理」按钮。

2.  点击「添加文件」按钮。

3.  选择想要的后处理，点击「确定」。

注意：先选「控制器类型」，再添加后处理。

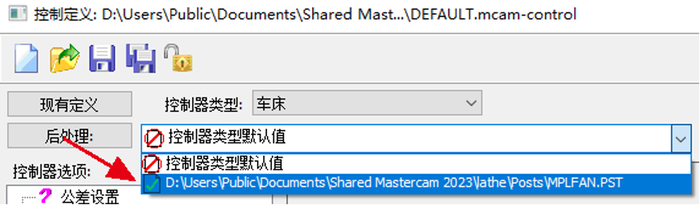

1.  在下拉菜单中选择新添加的后处理。

1.  在工具栏点击「保存」。

•   Mastercam 会为这个后处理创建一个控制定义文件，并保存在.mcam-control 文件夹中。

•    后处理状态图标会变成绿色。

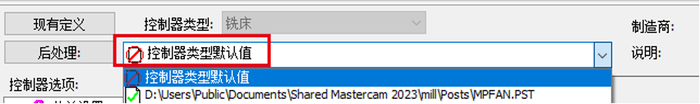

这时在新的控制器定义中各页面中设置都会是默认的，这些设置来自于Default setting for control type 这个控制定义。你可以在下拉菜单中看到这个控制定义。

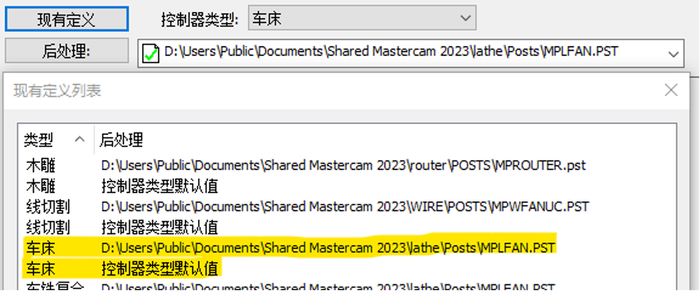

1.  点击「现有定义」按钮，确认你的后处理在列表中。

1.  在各个控制定义页面中输入合适的值。你可以用以下方式操作。

•   查看每个控制定义页面，输入相应的值。

•   直接导入这个后处理之前关联过的控制定义的信息。

•   如果默认的机床定义可以直接使用，那就不需要做任何更改。

1.  完成所有的设置，保存控制定义，关闭「控制定义管理器」。

B. 怎样将新的控制定义关联到机床上？

1.  从「机床」功能栏中，打开「机床定义管理器」。

2.  打开需要使用新后处理的机床文件。

3. 点击「控制定义」按钮，为后处理选择.mcam-control文档。

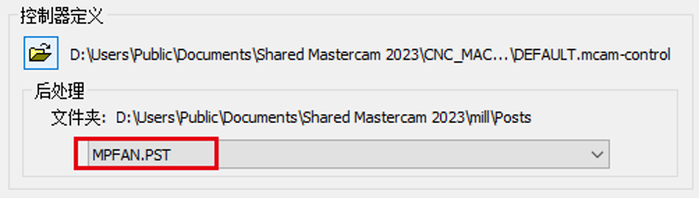

1.  在后处理下拉菜单中选择后处理程序。

2.  保存机床定义文件。

将后处理与控制定义和机床定义关联之后，后处理会发生什么变化？

1. 在 Mastercam 2017之前的版本中，Mastercam会在后处理中写入控制定义的信息。在这个例子中，打开后处理.pst文件，滚动到接近底部的位置。可以看到：[CTRL_LATHE|OKUMA OSP7000 2X LATHE] 这一行标题中包括了控制器类型（LATHE）和被保存的.mcam-control文件的文件名OKUMA OSP7000 2X LATHE.MCAM-CONTROL。

2. 在 Mastercam 2018之后的版本中，Mastercam会在后处理中写入XML post text 。会在后续详细讨论。

如果你现在有一个机床定义-控制定义-后处理的组合，但是想替换其中的后处理，这时要怎么操作？

C. 怎样在机床定义中替换后处理？

1. 保存后处理文件——.pst文件（及.psb文件，如果后处理被加密）至想要保存的文件夹位置。

2.  如果你想在现有机床定义和控制定义中增加一个新的后处理，先把目前的机床定义和和控制定义制作一份拷贝，以备恢复之用！

3.  在「机床」功能栏中打开「机床定义管理器」

1.  点击「后处理」按钮。

2.  点击「添加文件」，选择新的后处理。

3.  点击「确认」，选择新的后处理。

Mastercam 为这个新的后处理，创建了一个新的控制定义。这个控制定义中的值来自于 Default setting for control type 这个控制定义。

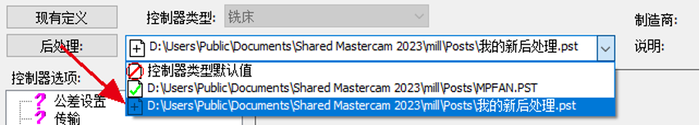

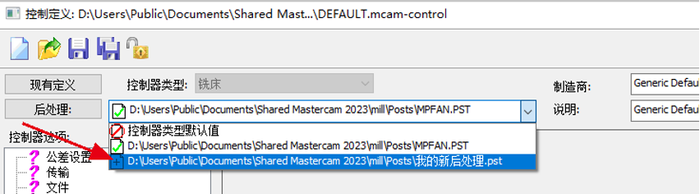

1.  在下拉菜单中选择新的后处理。

这个新的后处理，这是有一个带“+”的图标。

1.  在工具栏点击「保存」按钮。这时+图标变成了绿色打钩图标。

关于后处理状态图标，详见本文主题：G. 控制定义中的后处理状态图标的含义

1.  点击「确定」关闭「控制定义管理器」。

2.  在机床定义管理器中，确认选中了新的后处理的程序。

3.  保存机床定义。

这时候，可能有很多人会产生疑惑。现在你的机床定义文件 .mcam-control 文件中至少含有两个控制定义：

基于原来后处理的控制定义，我们把它叫做控制定义A

基于你新的后处理的一个新的控制定义，我们把它叫做控制定义B。这时可以看到控制定义B里面的值是基于默认控制定义的，这些值与原来的控制定义A里的值不一样。

这时，需要将控制定义A里面的值复制到控制定义B里去，这样新的后处理才能正常工作。有三个步骤：

•   复制或导入控制定义设置（详见本文中的主题 D. 怎样复制或导入控制定义设置？）

•   复制或导入后处理文本（详见本文中的主题 E. 怎样复制或导入后处理文本？）

•   删除一个不想要的控制定义（详见本文中的主题 F. 怎样删除一个不想要的控制定义？）

如果你有一个基于老的机床和控制定义编程的零件图档，需要在这个文件中更新机床和控制定义，（具体步骤见：常用机床定义设置任务 文中 A. 怎样重新加载机床和控制定义？）

有时我们需要，将另一个.mcam-control 文件中的控制定义设置导入或复制到现有控制定义设置中。

D.  怎样复制或导入控制定义设置？

1.  如果有必要，打开控制定义管理器，加载想要的.mcam-control文件。

2.  在后处理列表中，选择想要导入控制定义设置的后处理。

1.  单击控制定义页面中任意位置。

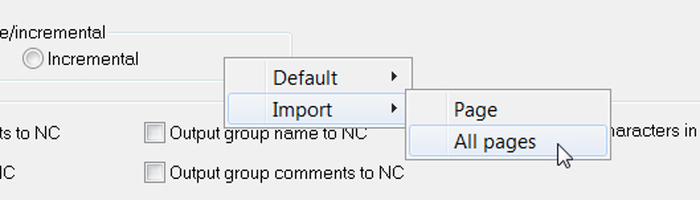

2.  在页面中的任意灰色区域中右键，选择，「导入」>「所有版面」

1.  选择想要导入的控制定义文件。

2.  在「后处理选择」列表中，选择你想导入的后处理，确保选中这个后处理，而不是 Default setting for control type。

3.  点击「确认」返回「控制定义管理器」。

Mastercam会将原始的控制定义设置复制过来。

1.  保存文件。

注意：这个操作不会导入后处理文本，导入后处理文本需要单独的操作。

E. 怎样复制或导入后处理文本？

1.  如果有必要，打开控制定义管理器，加载想要的.mcam-control文件。

2.  在后处理列表中，选择想要导入后处理文本的后处理。

1.  在控制定义中点击「文本」页面。

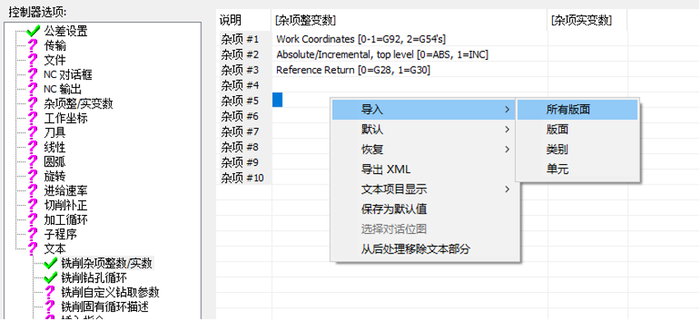

2.  右键选择「导入」>「所有页面」。

1.  选择想要导入的控制定义文件。

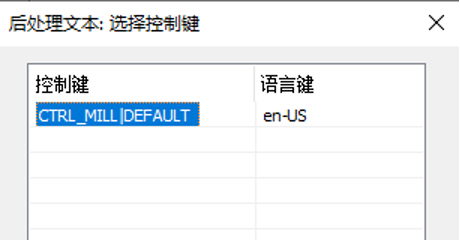

2.  在「后处理文本列表」中，选择你想导入的后处理的标题栏。

1.  点击「确定」回到「控制定义管理器」。

Mastercam会将相关的后处理文本导入现在的后处理中。

1.  保存文件。

Mastercam会将新的后处理文本写入后处理中。

当你在一个.mcam-control 文件中添加一个新的后处理，并加入新的控制定义时。推荐的最佳实践是：删除原来的控制定义，以防原来的控制定义被错误的选择和应用。

F.  怎样删除一个不想要的控制定义？

1.  如果有必要，打开控制定义管理器，加载想要的.mcam-control文件。

2.  在「控制器类型」列表中，选择你想要删除的控制定义的类型。

3.  点击「后处理」按钮。

4.  选择想要删除的控制定义的后处理。

如果没有看到那个你想删除的后处理，很有可能是选错了控制器类型。

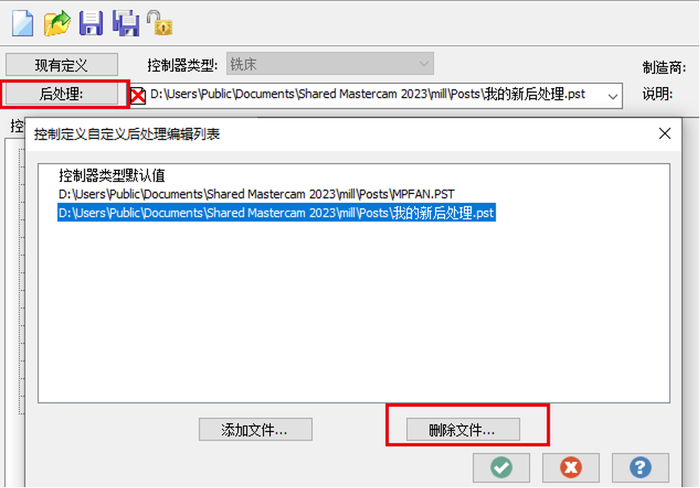

1.  点击「删除文件」

2.  点击「确认」，并保存.mcam-control 文件。

注意：这里的操作并不会删除文件夹中的.pst/.psb文件。只是删除了后处理与机床定义文件的关联关系。

在使用后处理程序生成 NC 代码前，Mastercam 会检查后处理是否已被正确的设置了。正确设置的后处理需要满足三方面的条件：

•   已经创建了一个机床定义，并已经将相关信息储存进一个.mcam-control 文件中。

•   Mastercam 知道这个.pst 文件在你电脑上的位置，并确认了这个文件的确在这个位置上。

•   .pst 文件中存在后处理文本标题（post text header），包括了控制器类型和.mcam-control 文件的文件名

当你在「控制定义管理器」中选择了一个后处理，Mastercam 会以图标的方式显示后处理的状态。

G. 控制定义中的后处理状态图标的含义

注意：以上后处理状态，仅仅表示 Mastercam 检查后处理及控制定义是否被正确的关联，不能代表后处理文件中的内容是否能保证机床安全运行。因为后处理需要按照实际机床的状态进行调整。关于后处理内容的编辑、修改和测试，请联系你使用的后处理程序作者。
