机械行业案例 | 通过形创 3D 计量技术优化施工流程

发布时间：2025-05-28

Creaform 形创的计量级三维扫描仪 HandySCAN 3D|MAX 系列，以其易用性、灵活性、高速和高精度脱颖而出，尤其适用于大型部件的逆向工程。Creaform 形创自有的计量软件扫描到 CAD 软件模块 VXmodel 以及全面的培训和支持服务也是促成该决策的关键因素。

Eberhard Unternehmungen 是一家家族企业，在土木工程、铁路建设、机场建设、挖掘、拆除、回收和污染场地修复等领域拥有 70 多年的经验。该公司拥有 650 多名员工，以可持续和经济高效的方式承接各类复杂项目。Eberhard Unternehmungen 的总部位于瑞士苏黎世附近，因其高质量的一级和二级建筑材料、先进的技术以及由志同道合的合作伙伴组成的庞大网络而享有盛名。

挑战手工测量三维数据的困境

长期以来，Eberhard Unternehmungen 依靠手工方式测量部件的三维数据，并记录其附近区域。手工测量元件不仅耗时而且容易造成浪费。

生产延迟和停机时间延长使该公司不得不决定寻找一种更现代的方式来获取 3D 测量数据。团队成员在甄选技术解决方案时采用以下评估标准：

· 速度

· 精度

· 全环境适用性

· 可在任何工厂或任何地点使用，无论是否有外接电源

· 操作简单，便于修改和调整

最终目标是减少生产中断，优化规划和装配流程。包括提前识别复杂环境中部件的安装和拆除障碍。

解决方案

HandySCAN 3D|MAX 系列

经过市场分析，Eberhard Unternehmungen 最终选择了 Creaform 形创的计量级三维扫描仪 HandySCAN 3D|MAX 系列，这款设备以其易用性、灵活性、高速和高精度脱颖而出，尤其适用于大型部件的逆向工程。Creaform 形创自有的计量软件扫描到 CAD 软件模块 VXmodel 以及全面的培训和支持服务也是促成该决策的关键因素。

该解决方案的软硬件对用户友好，使团队能够快速适应。尽管在最开始扫描时有一个学习曲线，但操作人员很快就能熟练掌握，能够精准采集复杂结构的 3D 测量数据。

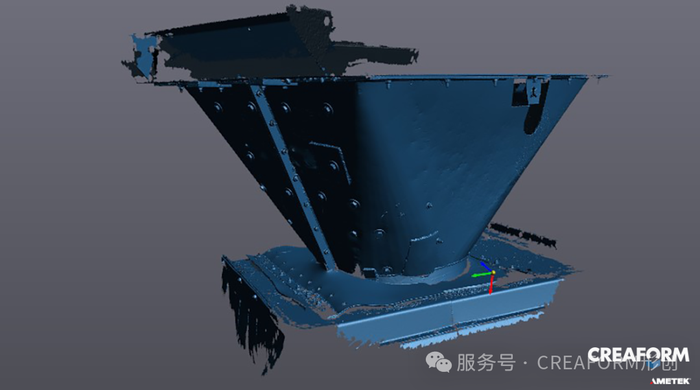

团队完成培训后，就能迅速投入到更具挑战性的任务中。在某个具体项目中，团队需要更换一个已到使用寿命的转运漏斗。由于没有任何原始几何数据，他们借助 HandySCAN 3D|MAX 系列进行了 3D 扫描。通过在部件上布局目标点，操作人员成功扫描并采集到了漏斗的 3D 数据。然后在 VXmodel 中处理这些数据，生成平面和轴线，并将其导出至 CAD 软件进行最终设计。这种无缝衔接的流程使 Eberhard Unternehmungen 能够快速准确地生成更换所需的生产文件。

已经证明 Creaform 形创的技术设备在应对灰尘、优化扫描范围以及提供精准的 1:1 逆向工程图像方面表现出色。HandySCAN 3D|MAX 系列和 VXmodel 简化了数据采集过程，为我们节省了大量时间和精力。——该公司设备和库存项目经理 Markus Eggenberger

结果

加速了逆向工程工作流程

在实施 Creaform 形创的 3D 测量解决方案后，显著优化了 Eberhard Enterprises 的更换和维护流程。团队注意到在节省时间、降低成本以及减少停机时间方面都有了切实的改进。HandySCAN 3D|MAX 系列的精确测量消除了重新制造部件的风险，并确保替换部件能够一次性完全适配。此外，HandySCAN 3D|MAX 系列的耐用性使员工能够在复杂的环境条件下工作，从而减少了规划和安装的延迟。

未来计划

对于即将进行的更换和维护工作，团队计划为所有元件创建 3D 模型。这再次证明拥护新技术对提高运营效率至关重要！
